  5T  Single girder overhead Crane
  Crane Span		m	7.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5
  Crane Weight		ton	1.58	2.13	2.85	3.73	4.54	5.88	6.81	8.9
  Trolley Weight		ton	0.35	0.35	0.35	0.35	0.35	0.33	0.33	0.33
  Max.Wheel Load		kN	27.1	29.4	32	34.4	36.6	39.8	42.3	47.6
  Min.Wheel Load		kN	5.7	6.1	7.2	9.2	10.9	14.2	16.3	21.2
  Crane Rail			P22	P22	P22	P22	P22	P22	P22	P22
  Lifting Speed		m/min	5/0.83	5/0.83	5/0.83	5/0.83	5/0.83	5/0.83	5/0.83	5/0.83
  Trolley Speed		m/min	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20
  Bridge speed		m/min	0-32	0-32	0-32	0-32	0-32	0-32	0-32	0-32
  Lifting Motor		KW	4.5/0.7	4.5/0.7	4.5/0.7	4.5/0.7	4.5/0.7	4.5/0.7	4.5/0.7	4.5/0.7
  Traveling Motor		KW	0.45	0.45	0.45	0.45	0.45	0.45	0.45	0.45
  Bridge Motor		KW	0.3	0.3	0.3	0.3	0.45	0.47	0.48	0.65
  Crane Power		KW	5.5	5.5	5.5	5.5	5.8	5.9	5.9	6.2
  Main Dimension		mm	7.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5
  Rail top to roof		a	556	699	739	765	822	872	920	1026
  Crane Rail Top		b	9000	9000	9000	9000	9000	9000	9000	9000
  Workshop Top		c	9556	9699	9739	9765	9822	9872	9920	10026
  Buffer Height		d	100	100	100	100	100	150	150	150
  Safe Space		H	8450	8520	8540	8460	8390	8250	8180	8240
  Lifting Height		h1	1010	1050	1020	1110	1180	1380	1460	1490
  Left Approach		h2	890	930	900	990	1060	1270	1340	1380
  Right Approach		dR	206	208	208	208	208	232	232	246
  Under Bridge		dL	206	208	208	208	208	232	232	246
  Trolley Gauge		wb	2200	2200	2200	2700	3100	3800	3800	4500

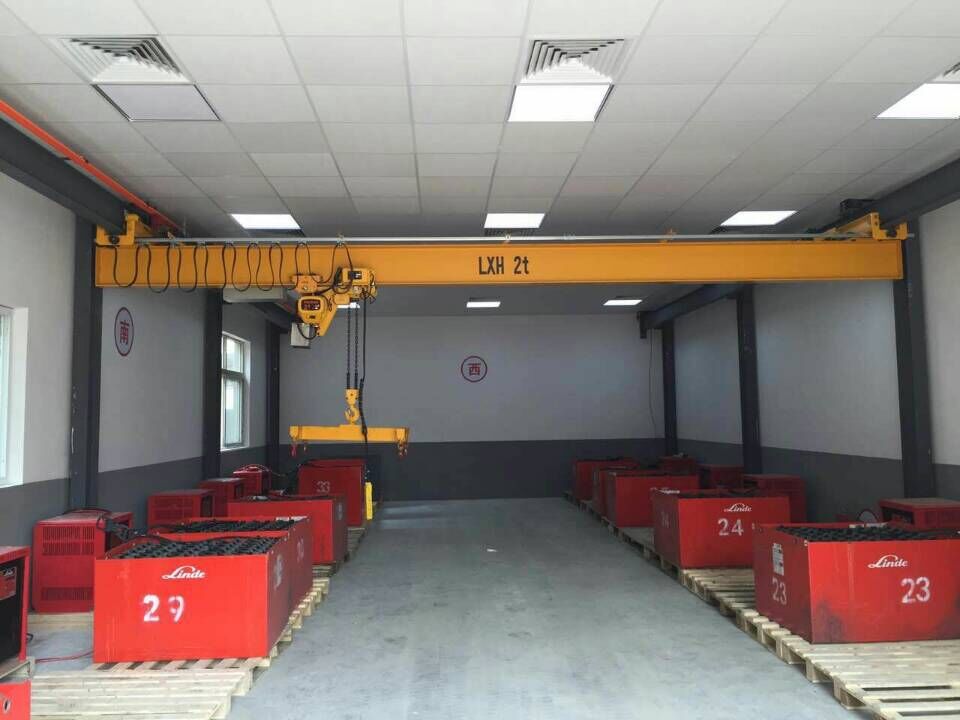

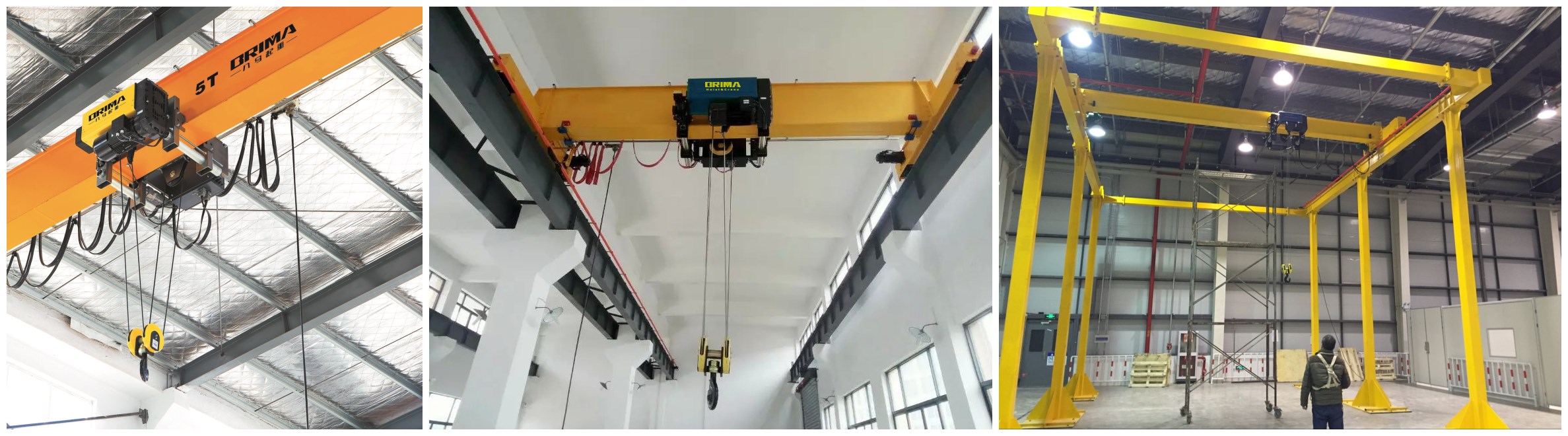

  Application examples





•
